Fußgängerschutzanlage KAB/94-F

KAB

Fußgängerschutzanlage KAB/94-F

Einsatzmöglichkeiten

  • Schulanfang
  • Veranstaltungen
  • Standortbestimmung und Bedarfsermittlung für stationäre Fußgänger-Signalanlagen
  • Profiversion mit 8 Grundprogrammen
  • Baustellen / durch Umschalten kann die Lichtsignalanlage zur Regelung von Einbahnwechselverkehr eingesetzt werden

Grundausstattung (mobile)

  • 1 Mikroprozessorsteuerung
  • 1 Programmiergerät
  • 4 Fahrverkehrsignalgeber / Optik 200 mm / ROT – GELB – GRÜN
  • 2 Fußgängersignalgeber / Optik 200 mm / Symbole / WARTE – ROT – GRÜN
  • 2 elektronische Anforderungstaster mit Quittierungssignal bei Fußgängeranforderung
  • 1 Spannungsversorgungseinheit / Netzteil 230 V / 44 V
  • 1 Kabelsatz (Verbindungskabel mit Steckern, Führungsrollen und Kabelkauschen)
  • 2 Aluminiummasten (6 Meter), 108 mm Durchmesser, 2 x 3 Meter steckbar
  • 2 Betonrundpoller, 750 mm Durchmesser

Der Aufbau ist denkbar einfach und kann sehr schnell ausgeführt werden, da alle elektrischen und mechanischen Komponenten steckbar sind.


Produktdatenblatt Fußgängerschutzanlage KAB/94-F ansehen


Betriebsarten

  • Automatischer Dauerumlauf
  • Anforderungsbetrieb
  • Sparschaltung mit 1 Rotlampe beim Fussgängersignal (schlafend)
  • Vier Zeitprogramme
  • Einschaltzeit für automatische Inbetriebnahme
  • Grünzeitverlängerung Infrarotdetektoren / Radarsensoren für Fahrverkehr und Fußgänger

Über die Zeitprogramme können die Betriebsarten Dauerumlauf, Anforderungsbetrieb und Anforderungsbetrieb schlafend automatisch umschalten.

Sicherheitseinrichtungen

  • Grün-Grün-Verriegelung
  • Falschgrünerkennung
  • Rotlichtüberwachung

Einfache Bedienung

Steuerung

Steuerung

Die Einstellung der Anlage erfolgt durch ein drahtloses Programmiergerät mit selbsterklärender Menüführung auf der Anzeige des Steuerungsmoduls.

Programmiergerät

Programmiergerät

Der Phasenablauf ist durch die Signalgeberdarstellungen und der Sekundenablauf auf der Anzeige der Steuerung sichtbar.

Programmiergerät

Anforderungstaster

Die Anzahl der Fußgänger-Anforderungen werden gespeichert und können ausgelesen werden.

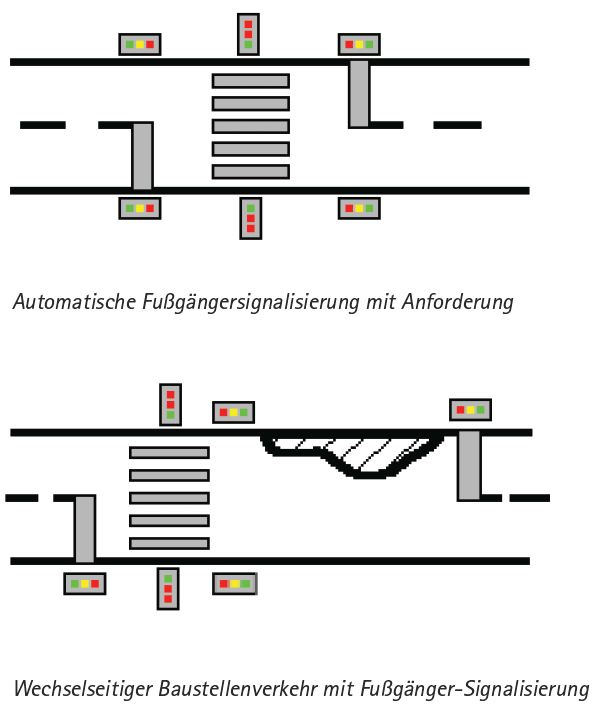

Anwendungsbeispiele

Anwendung

Die Fußgänger-Signalanlage kann auch für den Baustellenbetrieb mit einseitigem Fußgängerüberweg eingesetzt werden.
Die Funktionen sind Bestandteil der programmtechnischen Möglichkeiten der Kabelanlage Typ KAB/94.


Produktvorteile

  • Signalgeber auf stabilem Aluminiumrohr montiert
  • Anlage für den Transport zerlegbar
  • Signalgeber mit LED-Vollbestückung (kein Phantomeffekt mehr)
  • Lichttechnische Eigenschaften nach DIN VDE 67527, Teil 1
  • Mit Anforderungszähler zur Bedarfsermittlung für stationäre Anlagen
  • Rotlichtüberwachung
  • Falschgrünerkennung und GRÜN-GRÜN-Verriegelung
  • Variable Rot- und Grünzeiten
  • Phasen- und Zeitablauf durch beleuchtete Anzeige
  • Servicefreundliche Module, steckbar, mit wasserdichter Frontplatte

Optionales Zubehör

  • Infrarotdetektor
  • Radarsensor
  • GSM-Störmeldemodul
  • Akustische Signalgeber mit taktilem Anforderungstaster für Sehbehinderte
  • DCF-77 - Funkuhrbetrieb

» direkt zum Zubehör


Technische Daten

  • Leuchtmittel: LED-Module oder konventionelle Leuchtmittel (44 V / max. 40 Watt)
  • Stromversorgung: 230 V / 44 V Netzspannung
  • Leistungsaufnahme / Stromaufnahme:

LED Glühlampe
Normalbetrieb 69 V A (Watt) 235 V A (Watt)
Umlaufbetrieb 89 V A (Watt) 285 V A (Watt)
Sparschaltung 40 V A (Watt) 95 V A (Watt)

Artikel-Nr. Bezeichnung Nennspannung
500250 Mobile Fußgänger-Signalanlage Typ KAB/94-F 230 V | 44 V
600105 Stationäre Fußgänger-Signalanlage 230 V
500249 LED-Ausführung
